内蔵電池で５年間動作
新ミリ波センサーによる安定測位
小型・軽量・低コスト
橋梁等への設置が容易
- 一体化設計 本体にセンサー、通信部、電池を内蔵し低コスト、小型、軽量化を図りました。 当社既設金具もそのまま使えリプレースも 容易です。 ケーブル・レスなので 設置後の景観も損ないません。
- 正確な観測 ミリ波センサーを採用し、天候や環境の影響を受けずに、より正確な水位観測が 可能です。草木やクモの巣、川底の砂利等の干渉も排除します。
- 簡単操作 設置、保守時の設定・確認は、スマートフォンなどの無線端末で行うことが でき安全に効率良く作業ができます。
- 設置エリア拡大 内蔵の高感度アンテナにより設置エリアが広がります。 より多くの場所で使用でき、電池保ちも改善します。 (当社従来品比)
従来品(超音波式)との比較（当社比）
| 従来品 | 本製品 |
| センサー部のクモの巣の干渉 | 外部突起を排除し営巣を回避 |
| 草木、河岸の砂利等の干渉 | 複数物体の検知機能により干渉物を観測値から排除可能 |
| 雨、霧の干渉 | ミリ波伝搬特性にて改善 |
| 防水パッキンの劣化 | 本体ケースを開閉せずに設置、 保守が可能 ※携帯電話機を使用 |
| 弱電界エリアでの通信不可､電池消耗 | 新規高性能アンテナを採用し無線の送受信特性を改善 |
| 計測範囲 最大 8m | 最大 20m |

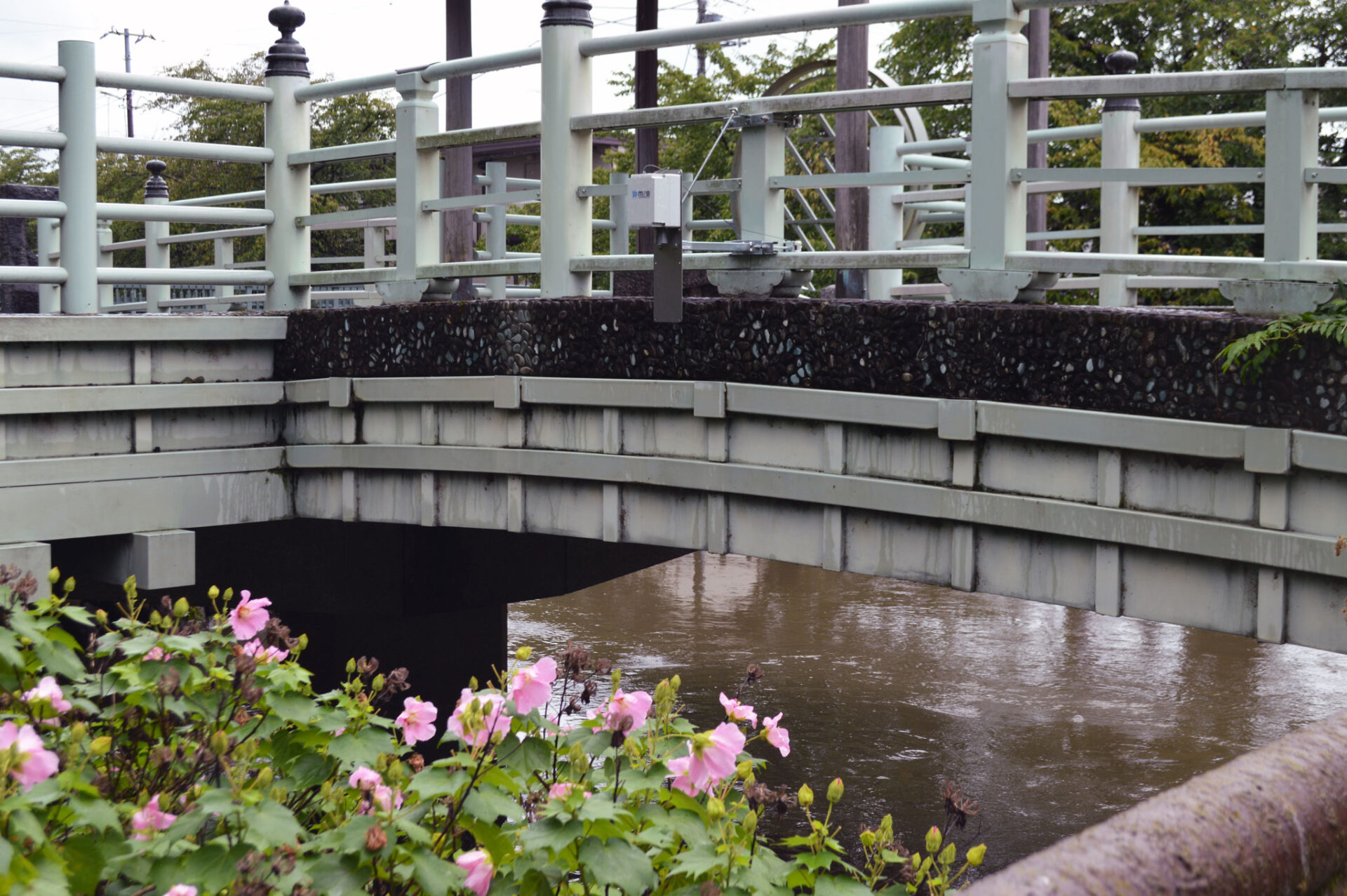

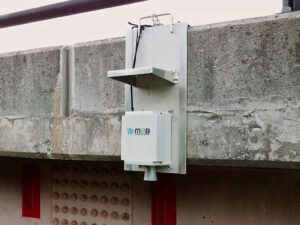

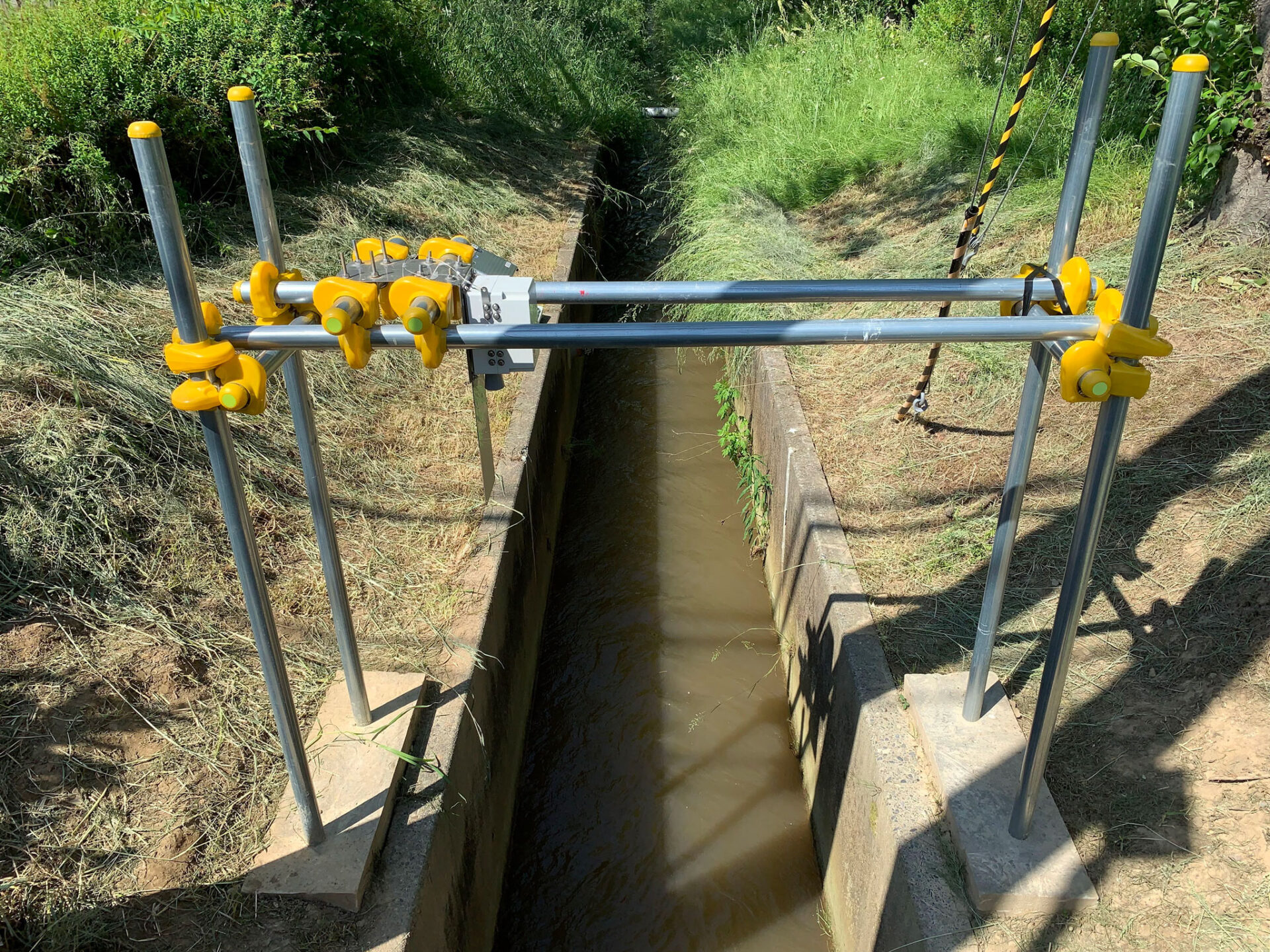

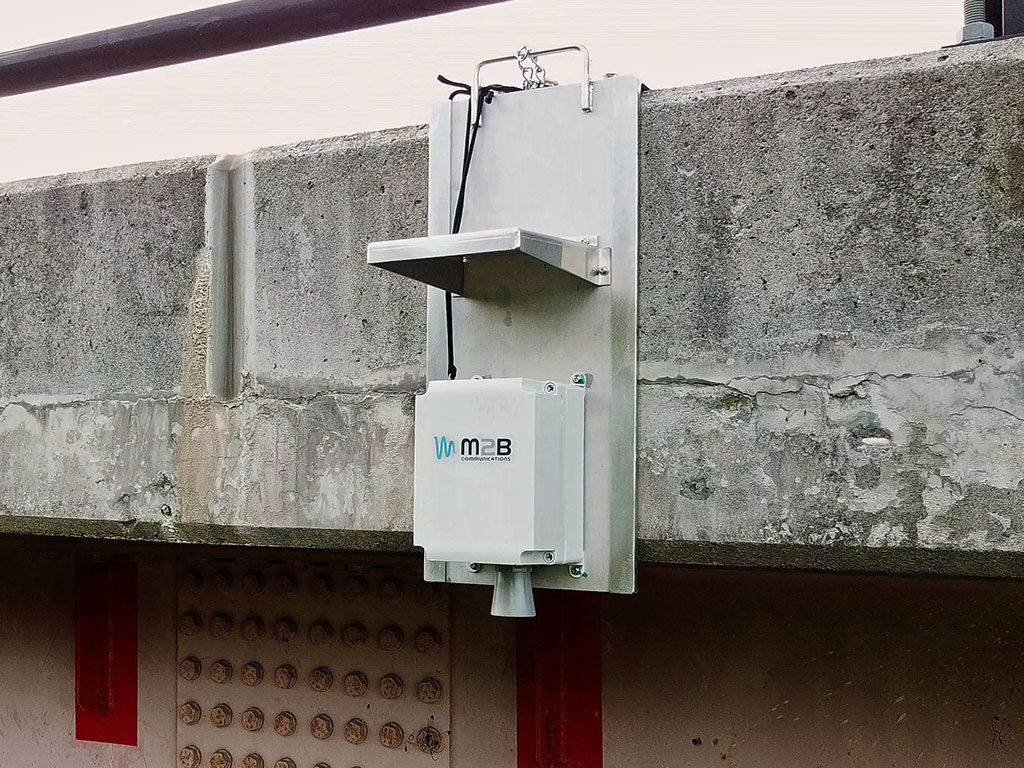

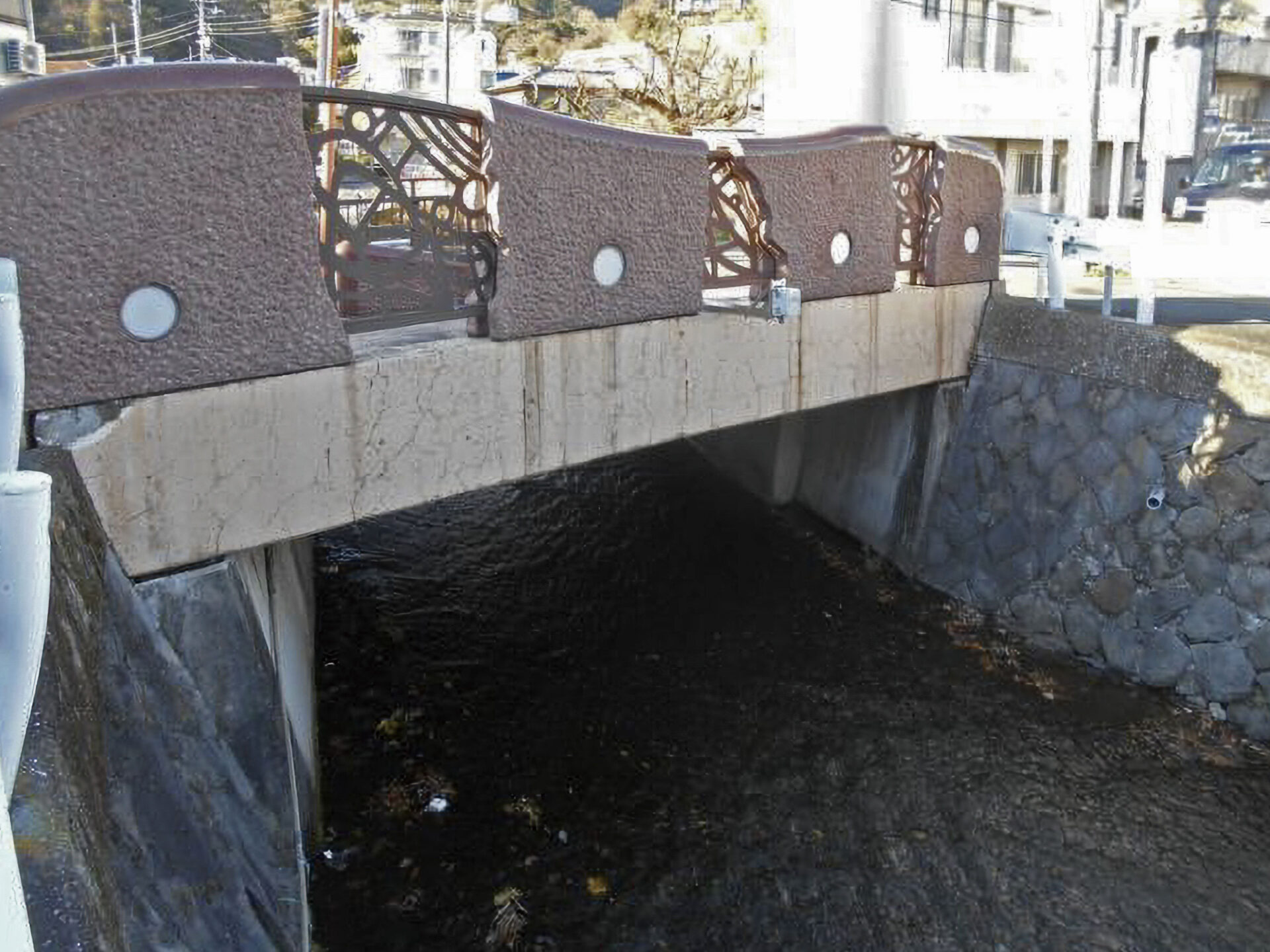

水位計設置例

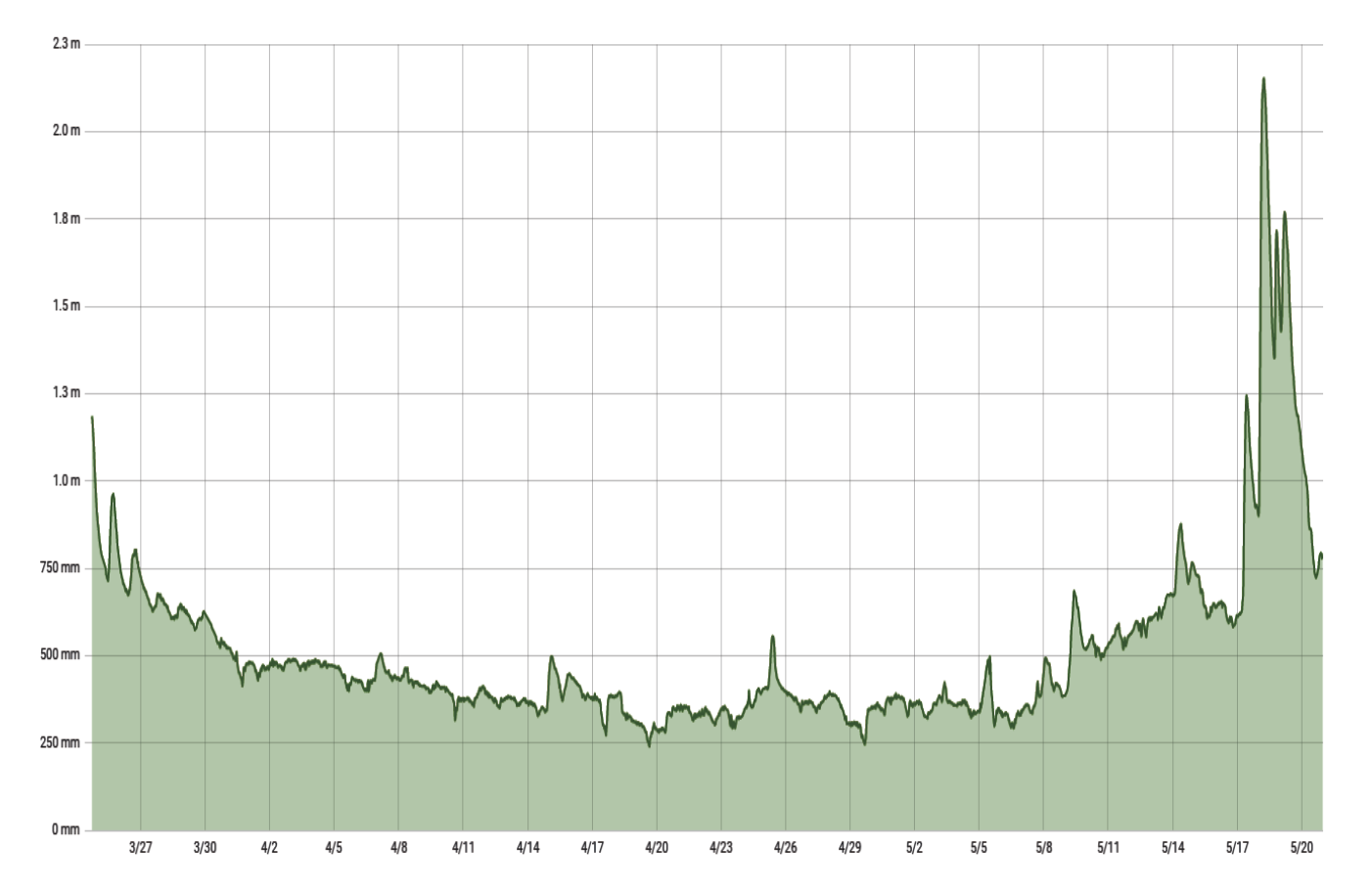

水位観測の実績
山形県にて取得したデータの一例

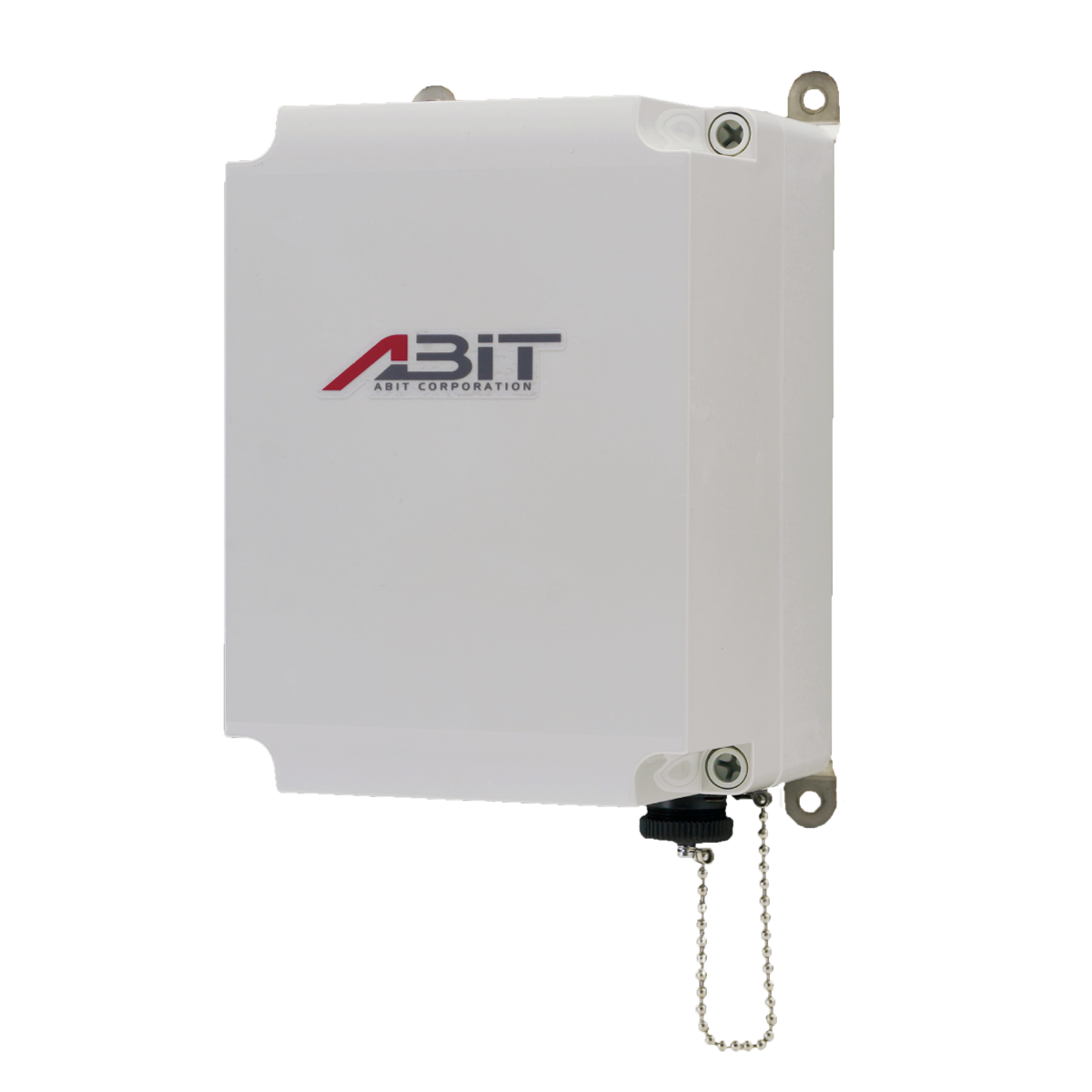

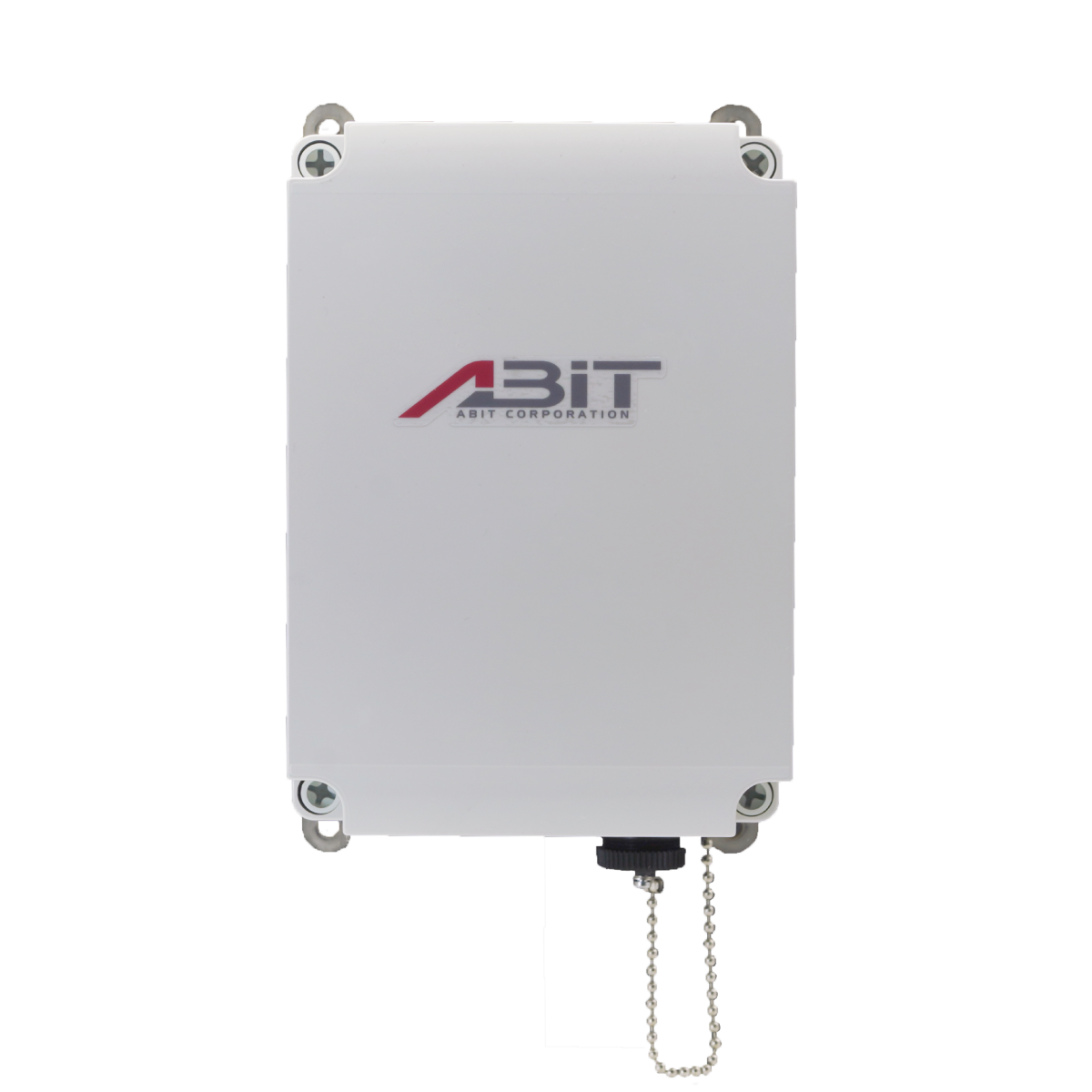

外観
機能仕様一覧
| 機器型番 | AK-210 |
| センサー部仕様 | |
| 計測方式 | 電波式（ミリ波） |
| 計測範囲 | 60cm~20m |
| 最小読取単位 | 1 mm |
| 観測精度 | 土1cm |
| 電気的仕様 | |
| 電源 | リチウム1次電池 |
| バッテリー容量 | 36000mAh |
| ケース仕様 | |
| 材質 | ポリカーボネイト |
| 防塵・防水保護等級 | IP55 |
| その他 | |
| 外形寸法 | W125xH175xD125 ※突起部・取付足含まず |
| 重量 | 1.5kg ※電池、基板含む |
| 動作温度 | -20～50°C |
| 耐用年数 | 5年 ※当社が定める条件にて |
| その他機能 | ・電源スイッチ、保守確認用LED ・スマートフォン／タブレットからの設置・保守操作 ・ネットワークからの時刻取得 |

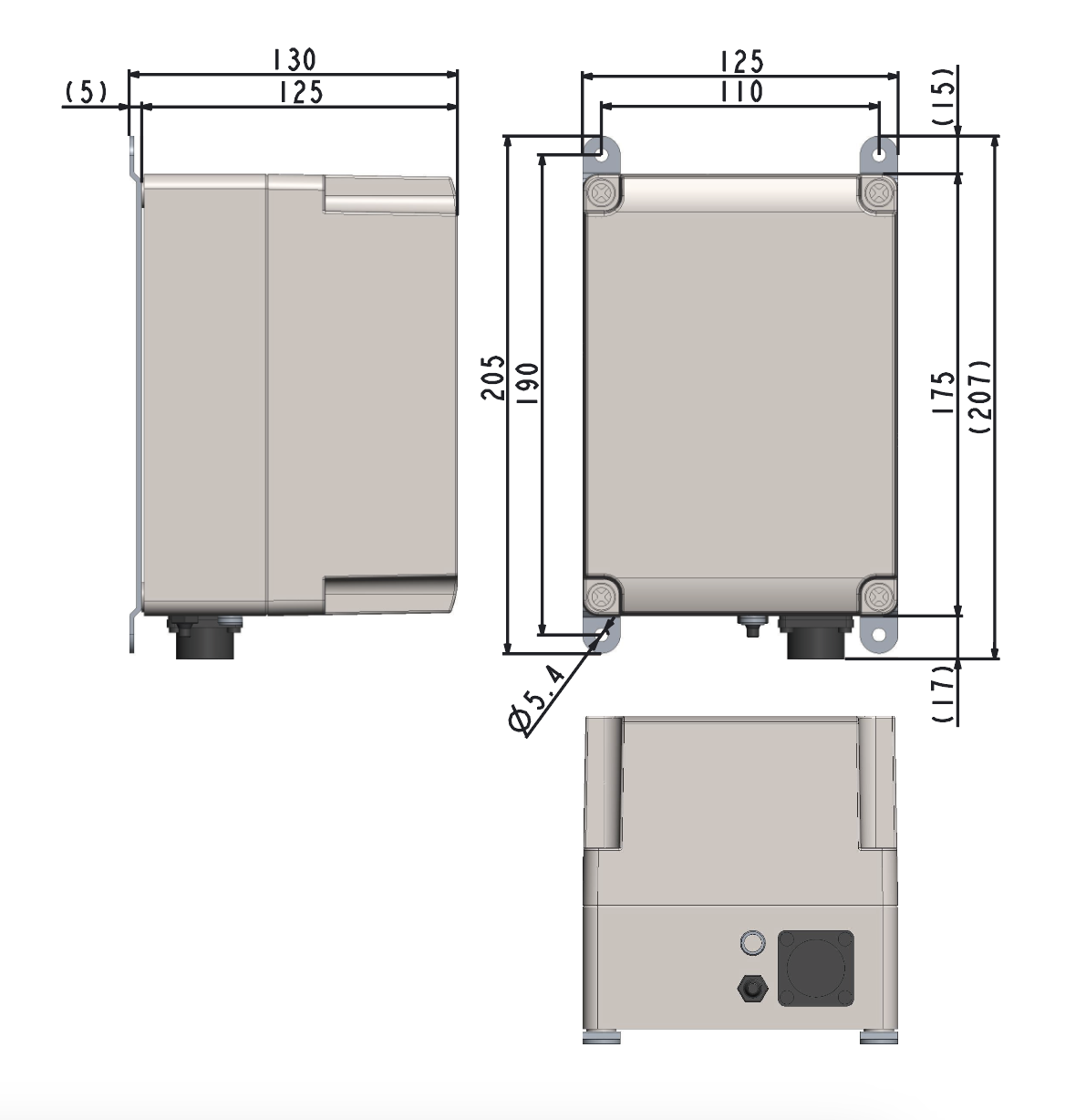

寸法図
国土交通省革新的河川管理プロジェクト
中小河川における水位観測説設備においては、設置・維持監視コストの克服が課題となっています。
このため国土交通省では、洪水時の水位観測に特化し、機器の小型化や通信機器等のコストを低減した水位計「危機管理型水位計」の開発を行いました。
M2Bコミュニケーションズは、2016年10月に始動した本プロジェクトに参加し、2017年12月に実証実験を終え、技術仕様適合の評価を受けました。
中小河川における水位観測説設備においては、設置・維持監視コストの克服が課題となっています。
このため国土交通省では、洪水時の水位観測に特化し、機器の小型化や通信機器等のコストを低減した水位計「危機管理型水位計」の開発を行いました。
M2Bコミュニケーションズは、2016年10月に始動した本プロジェクトに参加し、2017年12月に実証実験を終え、技術仕様適合の評価を受けました。
